Dụng cụ nâng kết cấu thép được sản xuất bởi Liweiyuan, nhà sản xuất kết cấu thép chuyên nghiệp tại Trung Quốc. Chúng tôi sử dụng tay nghề tinh tế và nguyên liệu chất lượng cao. Bạn có thể yên tâm mua sản phẩm của chúng tôi vì chúng tôi bán trực tiếp từ nhà máy.
1. Khả năng chịu tải của dụng cụ nâng
Căn cứ vào trọng lượng các cấu kiện kết cấu thép (5-50 tấn) xác định tải trọng định mức của dụng cụ nâng không nhỏ hơn 60 tấn, có hệ số an toàn ≥ 3,5. Vật liệu được sử dụng là thép hợp kim thấp Q355B có cường độ chảy ≥ 345 MPa.
2. Hình thức kết cấu

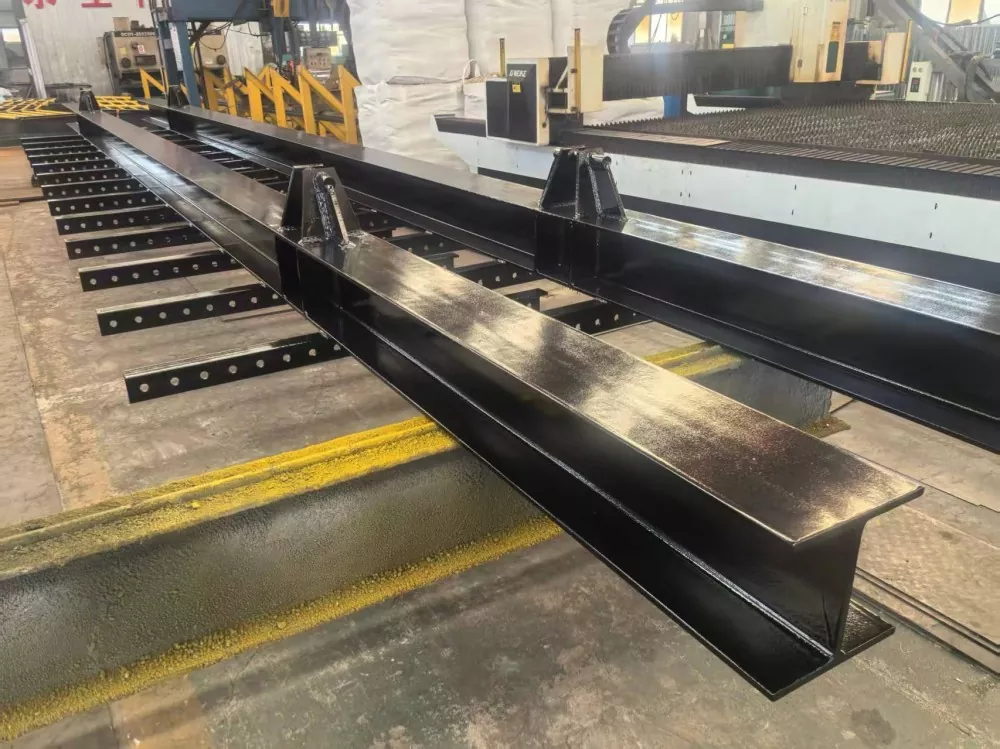

Cấu trúc khung cổng điểm nâng đôi được sử dụng, với chiều dài dầm chính có thể điều chỉnh là 11,5m. Thép góc 80*80Q355B được sử dụng tại các nút nâng dụng cụ, với các gân gia cố dày 16mm được bổ sung tại các nút.
3. Phương thức kết nối
Các vấu nâng được thiết kế theo cấu trúc tấm vấu đôi với khẩu độ 50mm và độ dày 20 mm. Hàn ngấu hoàn toàn được sử dụng cho dầm (mối hàn cấp 2), có chiều cao chân mối hàn ≥ 12 mm.
1. Thông số vật liệu chính

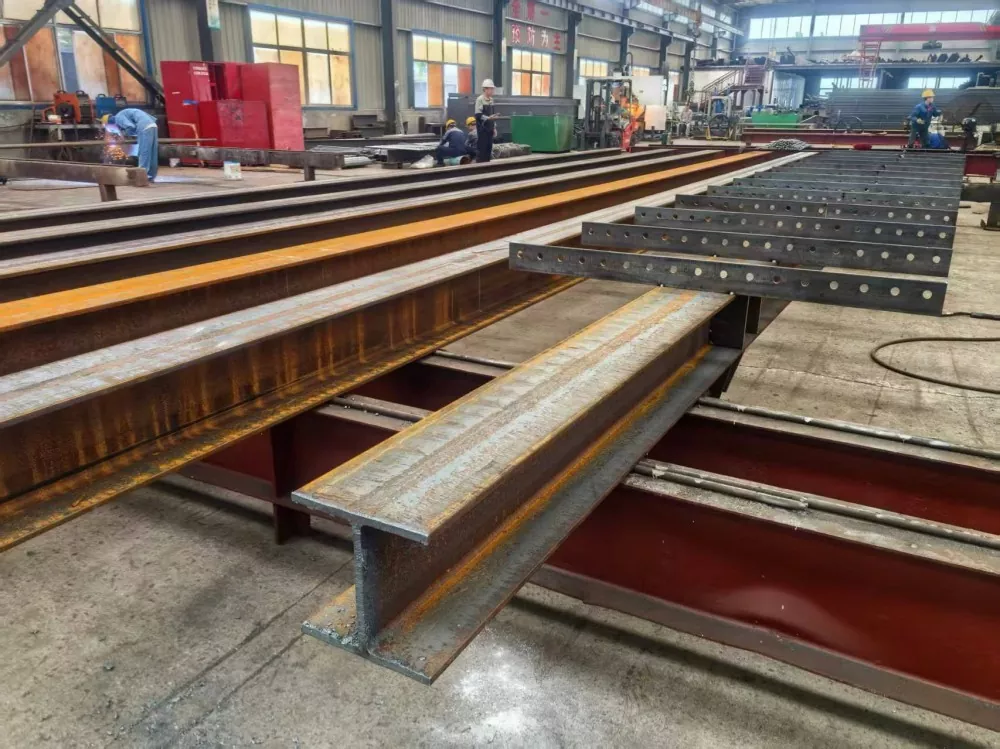

○ Xà ngang: Thép H300×200×8×12

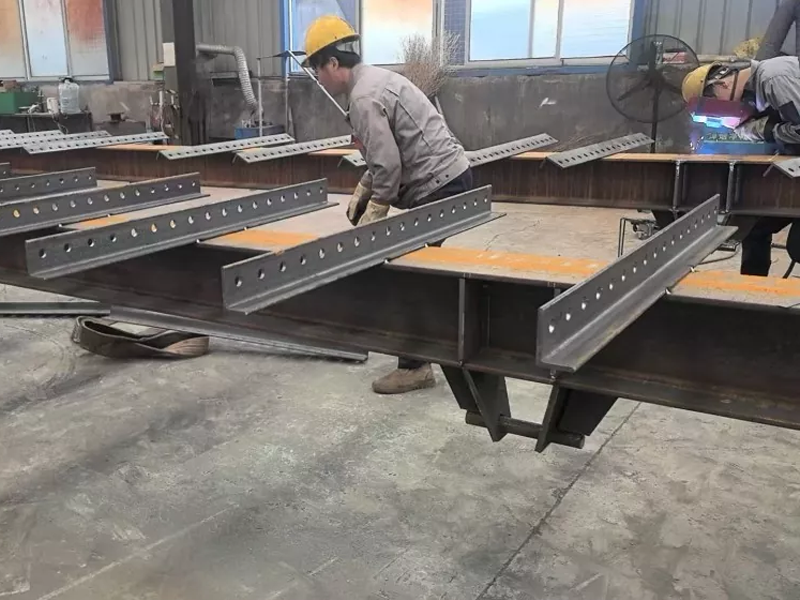

○ Nút treo dụng cụ: Thép góc 80*80 Q355B
○ Càng nâng: Cắt laser từ thép tấm Q355B dày 20mm
2. Công nghệ chế biến
○ Cắt: Cắt laser CNC, độ nhám bề mặt cắt Ra ≤ 25μm

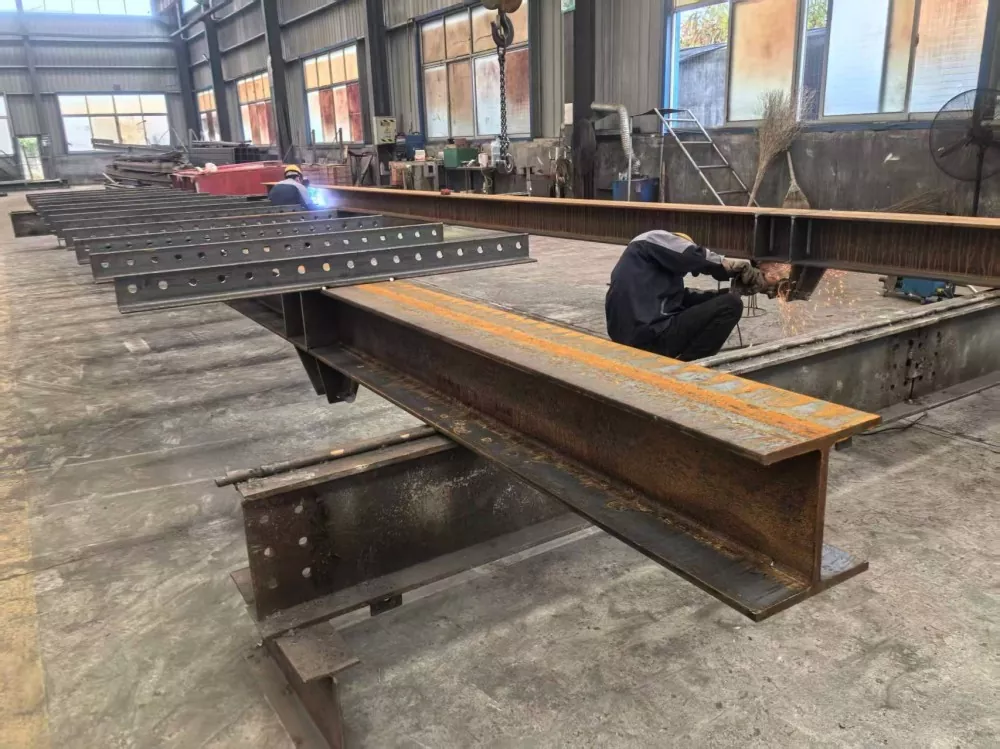

○ Hàn: Hàn bảo vệ bằng khí CO₂, dây hàn ER50-6, bảo quản nhiệt sau hàn ở 200°C để giảm stress
○ Xử lý nhiệt: Các vấu nâng trải qua quá trình xử lý tôi và tôi luyện (độ cứng HB 200-230)
1. Cơ chế điều chỉnh xà ngang
· Khớp nối ống lồng sử dụng cấu trúc lồng nhau với phạm vi điều chỉnh 500mm. Nó được trang bị ba bộ lỗ chốt định vị (đường kính 16mm) và được trang bị chốt định vị bằng thép 45 # (có chốt chống rơi).
· Các bề mặt tiếp xúc trượt được bôi trơn bằng mỡ MoS₂ và khe hở được kiểm soát trong vòng 0,5-1mm.
2. Cụm vấu nâng
· Khoảng cách 80mm giữa các tấm vấu, vòng bi kim Φ55mm tích hợp (model NA4911), ổ trục và khớp nối chống nhiễu vấu (H7/R6)
· Pin làm bằng 40CrNiMoA, đường kính 50mm, mạ crom (độ dày 0,05mm)
3. Chân đỡ chống trượt
· Phía dưới lắp tấm đỡ hình chữ nhật kích thước 200×200×20mm, trên bề mặt có mài răng chống trượt (độ sâu các răng 2mm, khoảng cách 5mm).
· Có thể tinh chỉnh chiều cao chân đỡ bằng bu-lông điều chỉnh M42 (phạm vi điều chỉnh ±50mm).
1. Kiểm tra mối hàn
Tất cả các mối hàn chính đều trải qua thử nghiệm thẩm thấu 100% (PT) và các mối nối chữ T trải qua thử nghiệm siêu âm 20% (UT), đạt Cấp I.
Độ lệch kích thước của chân mối hàn phi lê ≤ ±1,5mm, độ lệch độ thẳng 2mm/m.
2. Dung sai kích thước
○ Độ lệch chiều dài toàn bộ chùm tia: ±3mm
○ Độ lệch khoảng cách điểm nâng: ±2mm
○ Độ thẳng đứng tổng thể: .51,5mm/m
3. Kiểm tra hiệu suất
○ Kiểm tra tải định mức: Tải tĩnh gấp 1,25 lần tải định mức trong 1 giờ, biến dạng vĩnh viễn ≤0,1%.
○ Kiểm tra tải động: Tải tuần hoàn bằng 1,1 lần tải định mức trong 50 giây. 0 lần (tần số 0,5Hz)
1. Đã lắp đặt thiết bị bảo vệ quá tải (model XX-100, độ chính xác ±2%), tự động ngắt mạch nâng nếu quá tải vượt quá 10%.
2. Lắp đặt hệ thống cảnh báo âm thanh và ánh sáng (điện áp hoạt động DC24V), phát ra âm thanh cảnh báo khi tải trước bu lông giảm 15%.
3. Tất cả các bộ phận chuyển động hở đều được trang bị lưới bảo vệ (kích thước mắt lưới 20mm), được dệt bằng dây thép kéo nguội Φ4mm.

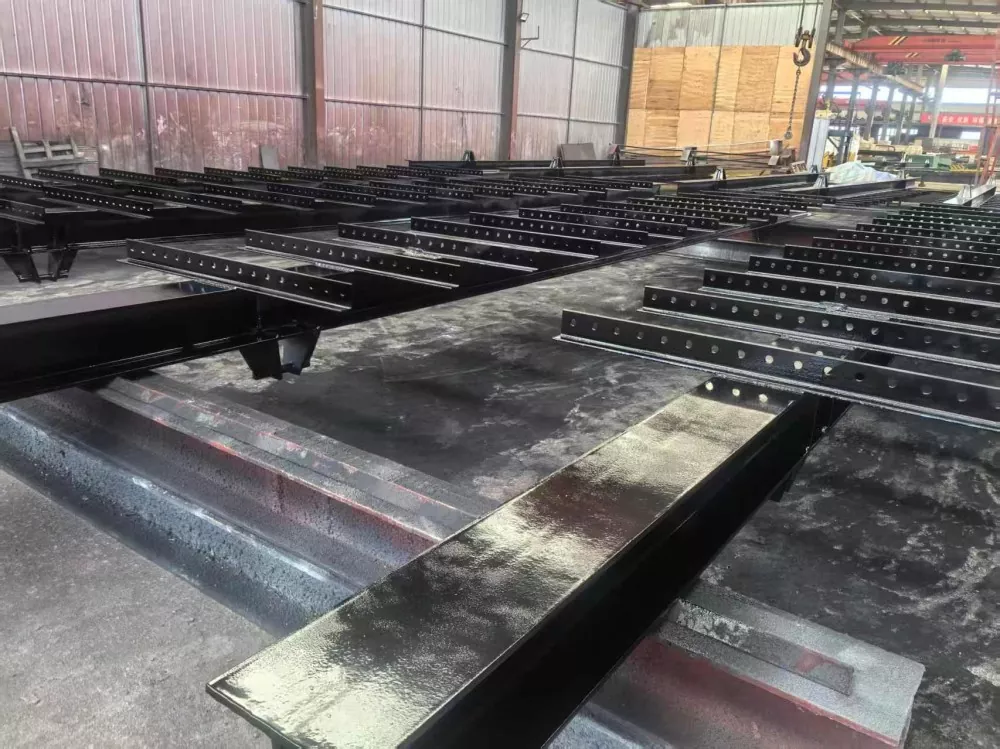

1. Kiểm tra nguyên liệu thô → Cắt laser CNC → Gia công (phay, khoan) → Hàn → Xử lý nhiệt sau hàn → Làm thẳng → Lắp ráp → Đánh bóng → Xử lý bề mặt (phun cát đến loại Sa2.5, sơn lót giàu kẽm epoxy 80μm + lớp phủ cao su clo hóa 60μm).
2. Các điểm kiểm soát quá trình chính: Giám sát biến dạng hàn (sử dụng phương pháp cố định cứng và biến dạng ngược), kiểm tra mô-men xoắn tải trước của bu lông (phải tuân theo thông số kỹ thuật GB/T 1231, với hệ số mô-men xoắn được kiểm soát trong khoảng 0,11-0,15.
1. Cung cấp bản vẽ thiết kế hoàn chỉnh (bao gồm mô hình CAD 3D), bảo hành vật liệu và báo cáo xử lý nhiệt.
2. Báo cáo kiểm tra của bên thứ ba phải bao gồm: hồ sơ kiểm tra tính chất cơ học, sơ đồ kiểm tra không phá hủy và báo cáo kiểm tra kích thước.
3. Đính kèm Sách hướng dẫn sử dụng và bảo trì (bao gồm danh mục phụ tùng, biểu đồ chu trình bôi trơn và hướng dẫn khắc phục sự cố chung).
1. Trước mỗi lần sử dụng, hãy kiểm tra: tình trạng của các chốt định vị, các vết nứt trong mối hàn, độ tăng nhiệt độ ổ trục (<40°C) và hiệu quả của hệ thống báo động.
2. Nghiêm cấm quá tải. Phạm vi nhiệt độ hoạt động là -20°C đến 60°C và tốc độ gió tối đa không vượt quá 12 m/s.
3. Bảo trì thường xuyên: Thực hiện kiểm tra toàn diện sau mỗi 50 thang máy hoặc ba tháng một lần và thực hiện hiệu chỉnh tải hàng năm.
IX. Chất lượng thiết kế kết cấu thép Liweiyuan
Liweiyuan Steel Structure là nhà sản xuất hàng đầu các sản phẩm kết cấu thép và sản phẩm kim loại tại Trung Quốc. Chúng tôi có thể tùy chỉnh các giải pháp sản phẩm kim loại khác nhau và cung cấp cho khách hàng các sản phẩm kết cấu thép và sản phẩm kim loại chất lượng cao, chi phí thấp. Chúng tôi có thể cung cấp cho khách hàng những vật liệu và thiết kế kết cấu thép tuân thủ các tiêu chuẩn quốc gia và khu vực, bao gồm cả các tiêu chuẩn của Mỹ và Châu Âu.
1. Điều gì xảy ra nếu phát sinh vấn đề về chất lượng sản phẩm?
Nếu chúng tôi nhận được phản hồi chất lượng, chúng tôi hứa sẽ phản hồi trong vòng 24 giờ và cung cấp giải pháp trong vòng 48 giờ. Nếu vấn đề là do lỗi của chúng tôi, chúng tôi có thể cung cấp dịch vụ làm lại miễn phí, gửi lại hàng nhanh chóng (chi phí vận chuyển do chúng tôi chi trả) hoặc bồi thường theo hợp đồng, tùy thuộc vào nhu cầu của khách hàng.
2. Làm thế nào để đảm bảo chất lượng sản phẩm ổn định? Chúng tôi có quy trình kiểm tra chất lượng toàn diện không?
Công ty chúng tôi được chứng nhận ISO9001-2016 và thực hiện ba cấp độ kiểm tra chất lượng: kiểm tra thành phần thép và cường độ trước khi nguyên liệu thô đến; Nhân viên QC tiến hành kiểm tra và ghi lại đầy đủ từng quy trình sản xuất; và dữ liệu thử nghiệm được lưu trữ đầy đủ để khách hàng dễ dàng truy cập.
3. Sản phẩm kết cấu thép của chúng tôi có đáp ứng được tiêu chuẩn đầu vào của thị trường mục tiêu không?
Dụng cụ nâng kết cấu thép Liweiyuan của chúng tôi được chứng nhận CE (tiêu chuẩn EN1090), đảm bảo tuân thủ các yêu cầu về an toàn, bảo vệ môi trường và tiết kiệm năng lượng của EU. Báo cáo thử nghiệm hoàn chỉnh có sẵn.
4. Thời gian giao hàng là bao lâu?
Thời gian giao hàng phụ thuộc vào quy mô và số lượng tòa nhà. Nói chung, giao hàng trong vòng 30 ngày sau khi nhận được thanh toán. Giao hàng từng phần được phép cho các đơn đặt hàng lớn.
5. Bạn có cung cấp dịch vụ lắp đặt không?
Chúng tôi sẽ cung cấp cho bạn các bản vẽ và hướng dẫn thi công chi tiết để giúp bạn xây dựng và lắp đặt tòa nhà từng bước.
