Kết cấu thép chống động đất

Kết cấu thép chống động đất từ ​​nhà máy Kết cấu thép LWY sử dụng vật liệu thép Q235B/Q355 nhẹ và có độ bền cao được tối ưu hóa với khung giàn khoa học và thiết kế chịu lực tích hợp. Cấu trúc tổng thể có độ dẻo cao, khả năng tiêu tán năng lượng mạnh và phân bố lực đồng đều, có thể đệm và phân tán lực tác động địa chấn một cách hiệu quả, tránh sự sụp đổ tổng thể và gãy cấu trúc cục bộ trong trận động đất, đồng thời cải thiện đáng kể cấp độ chống địa chấn của cấu trúc. Khác với các kết cấu thép cứng truyền thống, kết cấu kháng chấn của chúng tôi vẫn giữ được không gian biến dạng linh hoạt đồng thời đảm bảo khả năng chịu tải cao, chống rung, lắc và tác động bên ngoài hiệu quả, đồng thời duy trì sự ổn định và nguyên vẹn lâu dài của kết cấu.

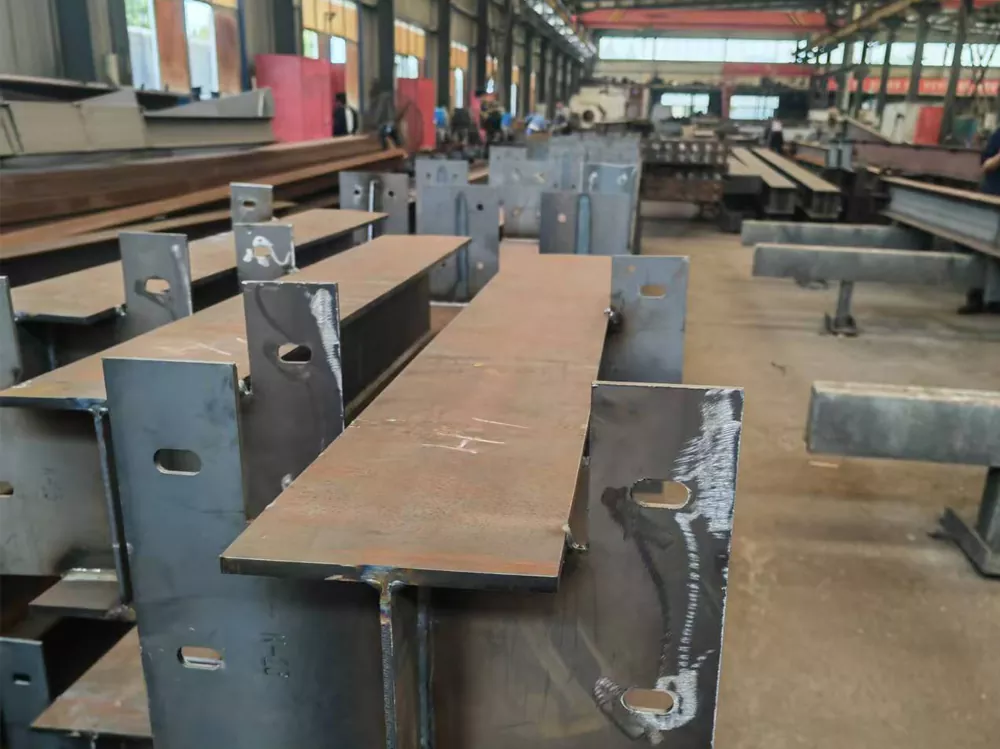

Điều thực sự làm nên sự khác biệt của LWY là cam kết của chúng tôi về hiệu quả tổng thể của dự án và độ bền lâu dài. Các bộ phận tiền chế của chúng tôi được sản xuất với độ chính xác đến từng milimet, đảm bảo lắp ráp bu-lông nhanh chóng tại chỗ giúp cắt giảm đáng kể chi phí nhân công và tiến độ xây dựng. Kết hợp với các phương pháp xử lý bề mặt chống ăn mòn vượt trội—chẳng hạn như mạ kẽm nhúng nóng và lớp phủ bảo vệ cao cấp—khung thép chống động đất của chúng tôi đảm bảo tính toàn vẹn về cấu trúc trong nhiều thập kỷ với mức bảo trì tối thiểu. Hợp tác với LWY Steel Structure để xây dựng cơ sở vật chất an toàn hơn, vững chắc hơn và tiết kiệm chi phí hơn cho dự án toàn cầu tiếp theo của bạn.

Thép chống động đất như thế nào

độ dẻo

Các thành phần thép bị chảy và biến dạng dẻo dưới tải trọng cực lớn thay vì bị gãy. Khung thép dẻo có thể lắc lư đáng kể khi xảy ra động đất đồng thời hấp thụ năng lượng và vẫn đứng vững sau khi hết rung lắc.

Trọng lượng nhẹ

Kết cấu thép có trọng lượng chỉ bằng một phần nhỏ so với các tòa nhà bê tông tương đương. Khối lượng thấp hơn có nghĩa là lực quán tính địa chấn thấp hơn - cấu trúc có ít trọng lượng hơn để đẩy xung quanh trong quá trình rung chuyển.

Tiêu tán năng lượng

Các liên kết khung mô men và các bộ phận đàn hồi chuyển đổi năng lượng địa chấn thành biến dạng dẻo. Các vùng dẻo được chỉ định, chẳng hạn như đầu dầm, được thiết kế chi tiết để tạo ra sự mềm dẻo trước tiên, bảo vệ các cột và các kết nối giữ cho tòa nhà vững chắc.

Nguyên tắc thiết kế địa chấn

Cột mạnh, dầm yếu

Bản lề nhựa được buộc vào dầm chứ không phải vào cột, do đó toàn bộ khung lắc lư và các cột tiếp tục chịu tải trọng trọng lực.

Kết nối dẻo

Kết cấu thép chống động đất được thiết kế và chi tiết để phát triển toàn bộ khả năng dẻo của các bộ phận được kết nối, với các lỗ hàn, loại bỏ thanh đỡ và các tấm liên tục khi cần thiết.

Hệ thống giằng và giảm chấn

Các khung giằng đồng tâm và lệch tâm, và nếu được chỉ định, các thanh giằng hoặc bộ giảm chấn hạn chế uốn, điều chỉnh độ cứng của kết cấu và khả năng tiêu tán năng lượng theo nhu cầu địa chấn.

Tiêu chuẩn thiết kế

Các kết cấu thép này của LWY được thiết kế theo quy chuẩn hiện hành của địa điểm dự án:

GB 50011 - Mã thiết kế địa chấn của Trung Quốc, bao gồm các quy tắc chi tiết về cường độ kháng chấn và chi tiết dẻo

EN 1998 (Eurocode 8) — Thiết kế địa chấn Châu Âu, với cấp độ dẻo DCM và DCH

AISC 341 — Quy định về địa chấn của Hoa Kỳ đối với kết cấu thép, bao gồm hệ thống SMF và IMF

Các kỹ sư của chúng tôi xác nhận quy tắc quản lý, vùng địa chấn và yếu tố quan trọng với bạn trước khi thiết kế, do đó kết cấu được giao đáp ứng các yêu cầu tuân thủ tại địa phương của bạn.

Thông số sản phẩm

Thiết kế địa chấn dành riêng cho từng địa điểm: loại đất, vùng địa chấn, chiều cao tòa nhà và sức chứa xác định hệ thống và chi tiết. Gửi cho chúng tôi vị trí và dữ liệu tòa nhà và các kỹ sư của chúng tôi sẽ thiết kế và báo giá cấu trúc theo mã của bạn.

Ứng dụng

Kết cấu thép chống động đất từ ​​bộ đồ LWY Steel Structure:

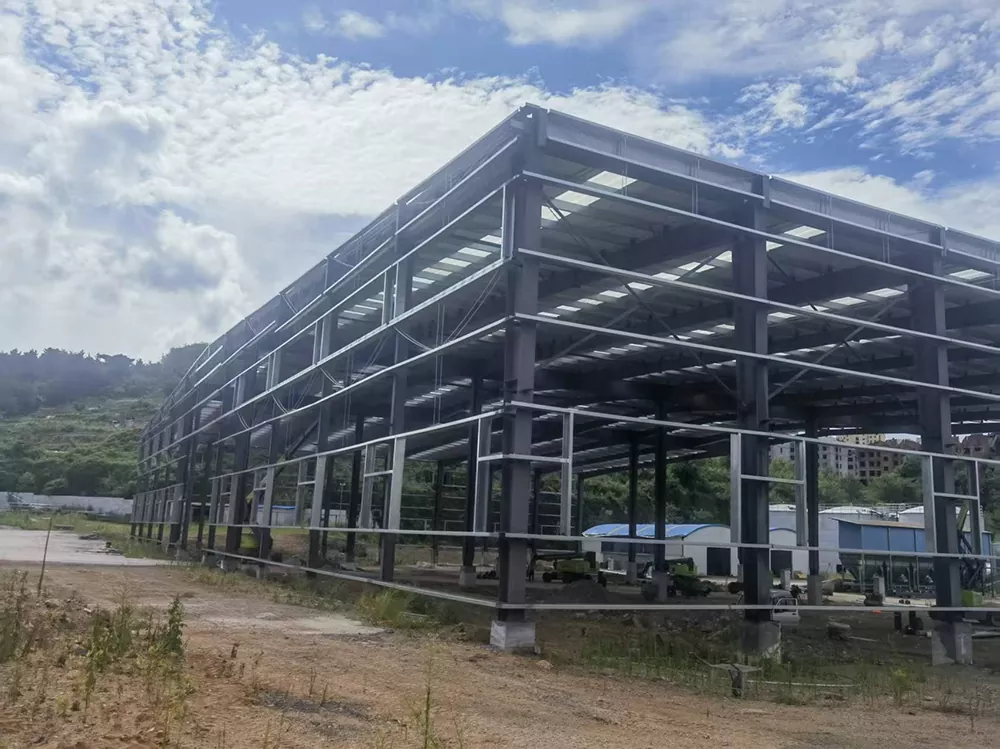

1. Nhà máy, kho bãi trong vùng có động đất

2.Trường học, bệnh viện, công trình công cộng có yếu tố quan trọng cao hơn

3. Tòa nhà dân cư và văn phòng nhiều tầng

4. Các trung tâm dữ liệu và cơ sở quan trọng phải duy trì hoạt động

5. Trang bị thêm và mở rộng các công trình hiện có

Mỗi dự án đều được cung cấp các tính toán thiết kế, chi tiết kết nối và hồ sơ chế tạo để chứng minh việc tuân thủ quy tắc với chính quyền địa phương.

Trường hợp thực tế của kết cấu thép LWY: Cụm nhà ở mô-đun bằng thép đo nhẹ

Loại dự án: Xây dựng lại nhà ở dân dụng

Vị trí & Tiêu chuẩn địa chấn: Kobe, Nhật Bản

Kỹ thuật kết cấu & tính năng kỹ thuật:

1. Cấu trúc nhẹ: Khung thép đo nhẹ tạo hình nguội (LGS) tạo thành lưới kết cấu kiểu hộp 3D.

2. Giảm lực quán tính: Trọng lượng chết của kết cấu giảm xuống còn 1/5 so với các tòa nhà bê tông thông thường, làm giảm đáng kể tổng lực địa chấn tác động lên tòa nhà.

3. Hệ thống buộc chặt: Vít tự tarô có độ bền kéo cao kết hợp với neo giữ chống nâng để đảm bảo tính toàn vẹn của cấu trúc dưới tải trọng hướng lên/cắt.

Câu hỏi thường gặp

Câu 1: Bạn thiết kế mã địa chấn nào?

A1: Mã trang web dự án của bạn: GB 50011 cho Trung Quốc, EN 1998 cho Châu Âu, AISC 341 cho Hoa Kỳ hoặc tương đương tại địa phương của bạn. Chúng tôi xác nhận quy tắc quản lý và các thông số địa chấn trước khi bắt đầu thiết kế.

Câu 2: Cường độ địa chấn tối đa mà bạn thiết kế là bao nhiêu?

Câu trả lời 2: Phạm vi tiêu chuẩn của chúng tôi bao gồm cường độ tăng cường 7–9 (0,10g–0,40g PGA). Nhu cầu cao hơn được giải quyết bằng các hệ thống đặc biệt như thanh giằng hoặc bộ giảm chấn có khả năng chống mất ổn định, được thiết kế cho mỗi dự án.

Câu hỏi 3: Làm thế nào để bạn xác minh chất lượng mối hàn trong các kết nối mô-men xoắn?

Câu trả lời 3: Các mối hàn xuyên thấu hoàn toàn trong các mối nối mômen được thực hiện bởi các thợ hàn được chứng nhận với quy trình đủ tiêu chuẩn và được kiểm tra bằng thử nghiệm siêu âm trong đó quy tắc hoặc dự án chỉ định. Hồ sơ kiểm tra được cung cấp cùng với kết cấu.

Câu hỏi 4: Kết cấu thép chống động đất có thể tiết kiệm hơn bê tông ở vùng có địa chấn không?

A4: Thường thì có. Khung thép nhẹ hơn làm giảm công tác nền móng và khối lượng địa chấn, đồng thời việc chế tạo sẵn giúp rút ngắn thời gian xây dựng. Tổng chi phí phụ thuộc vào địa điểm và quy chuẩn, nhưng thép ngày càng cạnh tranh ở những khu vực có động đất cao.

Câu 5: Bạn có cung cấp tài liệu để được địa phương phê duyệt không?

Đ5: Có. Tính toán thiết kế, bản vẽ thi công, chứng chỉ vật liệu và hồ sơ kiểm tra mối hàn được cung cấp để kỹ sư và chính quyền địa phương của bạn có thể xác minh sự tuân thủ.
