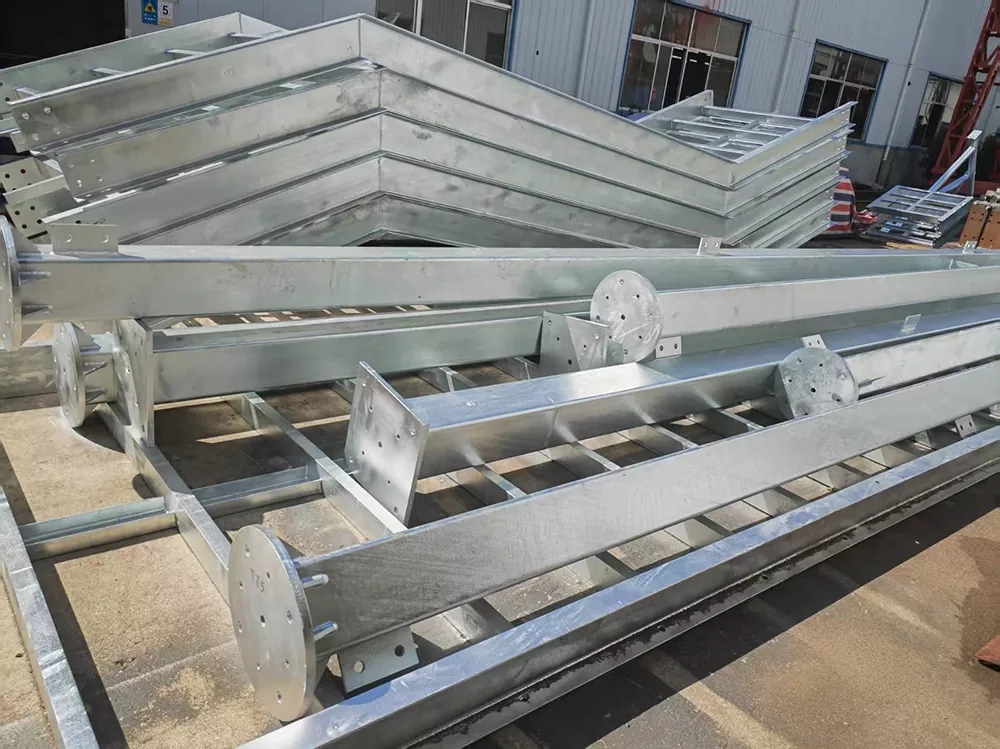

Nền tảng cho tuabin gió nổi ngoài khơi

Nền tảng chất lượng cao dành cho tua-bin gió nổi ngoài khơi của LWY Steel Structure là giải pháp kết cấu thép bền bỉ, tiêu chuẩn hàng hải được thiết kế cho môi trường hoạt động khắc nghiệt ngoài biển. Được chế tạo bằng thép chống ăn mòn cường độ cao và thiết kế kết cấu thủy động lực học tối ưu, các bệ mang lại sự ổn định tuyệt vời, khả năng chống gió và sóng cũng như hiệu suất chống mỏi trong điều kiện biển phức tạp.

Tích hợp các công nghệ chống gỉ, chống ăn mòn và tăng cường địa chấn, các giàn gió ngoài khơi của chúng tôi hỗ trợ hoạt động ổn định lâu dài của các tuabin gió nổi, chống lại tác động của dòng hải lưu, rung động gió mạnh và xói mòn của nước biển một cách hiệu quả. Được thiết kế riêng cho các dự án năng lượng tái tạo ngoài khơi, các bệ thép trực tiếp tại nhà máy này có độ an toàn về kết cấu cao, tuổi thọ lâu dài và các thông số kỹ thuật kết cấu có thể tùy chỉnh, đáp ứng các tiêu chuẩn nghiêm ngặt về kỹ thuật hàng hải quốc tế và xây dựng năng lượng gió ngoài khơi.

Thông số sản phẩm

Những thách thức về môi trường biển

Ăn mòn phun muối

Lượng muối trong khí quyển ở các vùng ngoài khơi được phân loại là C5-M, loại ăn mòn nghiêm trọng nhất trong ISO 9223. Thép sơn trơn sẽ bị hỏng trong vòng vài năm; nền tảng cho tuabin gió nổi ngoài khơi cần được bảo vệ nhiều lớp ngay từ đầu.

Tải sóng và mỏi

Những công trình nổi không bao giờ ngừng chuyển động. Tải trọng tuần hoàn từ hoạt động của sóng, gió và tuabin tạo ra ứng suất mỏi đòi hỏi chất lượng mối hàn và thiết kế chi tiết cao hơn nhiều so với tiêu chuẩn xây dựng.

Ràng buộc truy cập và bảo trì

Việc sơn lại giàn khoan cách bờ 20km được tính bằng ngày tàu và thời tiết. Việc bảo vệ chống ăn mòn được áp dụng trong nhà máy phải là biện pháp bảo vệ lâu dài.

Vật liệu và bảo vệ chống ăn mòn

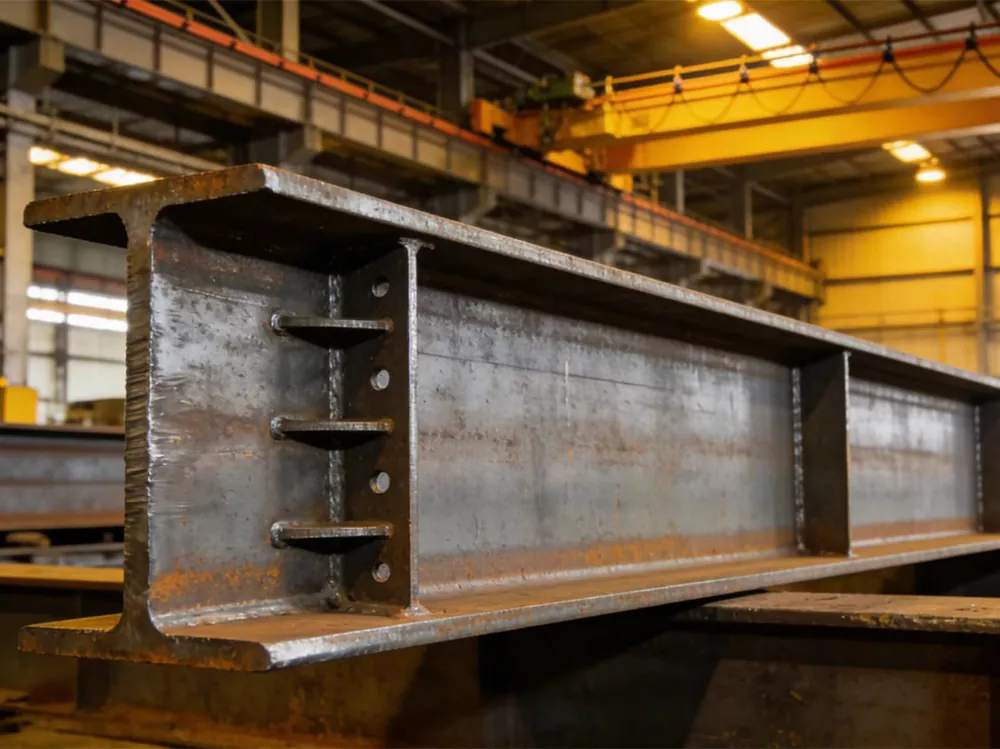

Các loại thép

bệ cho tuabin gió nổi ngoài khơi được chế tạo từ Q355B/Q355D, S355 hoặc thép kết cấu cấp hàng hải tương đương với đặc tính chịu va đập được chứng nhận cho dịch vụ ở nhiệt độ thấp, theo thông số kỹ thuật của dự án.

Mạ kẽm nhúng nóng

Các bệ và lối đi nhỏ hơn được mạ kẽm nhúng nóng theo tiêu chuẩn ISO 1461 với độ dày kẽm tối thiểu là 85 μm, mang lại khả năng bảo vệ không cần bảo trì trong không khí biển trong nhiều thập kỷ.

Hệ thống sơn

Các kết cấu cơ bản lớn nhận được hệ thống sơn phủ hàng hải: sơn lót giàu kẽm, epoxy trung gian và lớp hoàn thiện bằng polyurethane hoặc polysiloxane, được thi công bằng phương pháp phun không khí sau khi phun nổ đạt Sa 2.5.

Giao diện bảo vệ catốt

Các bộ phận kết nối với các cấu trúc chìm trong nước được thiết kế chi tiết để tương thích với cực dương hy sinh và hệ thống dòng điện cưỡng bức, bao gồm cả cực dương có thể hàn được nếu được chỉ định.

Chất lượng chế tạo và hàn

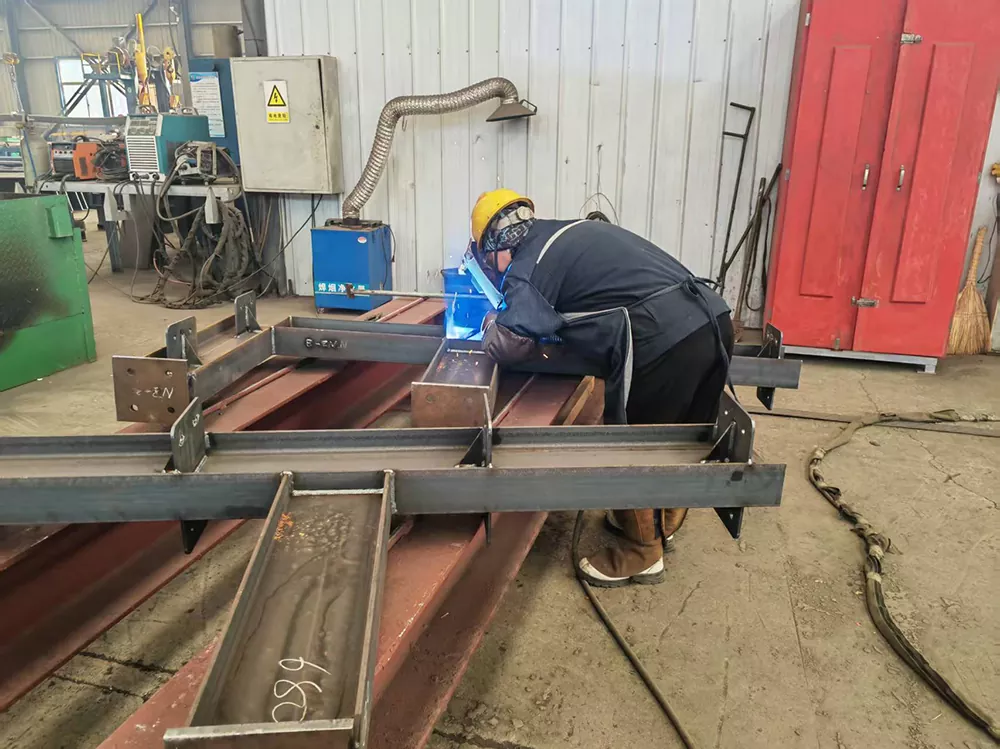

Hàn

Tất cả các mối hàn đều được thực hiện bởi thợ hàn được chứng nhận theo tiêu chuẩn EN ISO 9606 hoặc AWS D1.1, với quy trình hàn được thẩm định trước khi sản xuất.

Kiểm tra không phá hủy

Các mối hàn giáp mép ở các bộ phận chính được kiểm tra 100% bằng siêu âm hoặc chụp X quang; các mối hàn phi lê được kiểm tra hạt từ tính trên cơ sở lấy mẫu đã thỏa thuận với khách hàng.

Kiểm soát kích thước

Đồ gá chế tạo và đồ gá kiểm tra đảm bảo các kích thước quan trọng như khoảng cách giữa các nhóm bu lông và độ phẳng của mặt bích trong phạm vi dung sai chặt chẽ, do đó việc lắp ráp ngoài khơi có thể được thực hiện cùng nhau mà không cần phải làm lại tại hiện trường.

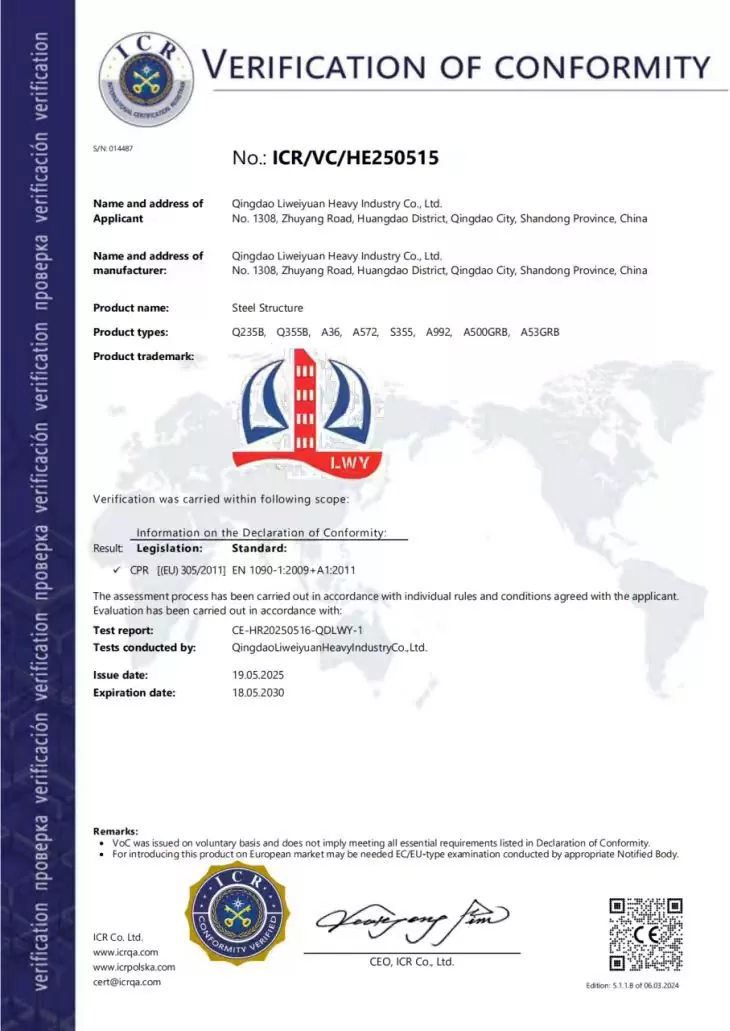

Chứng chỉ & Tiêu chuẩn Chất lượng

Ứng dụng

LWY Steel Structure chế tạo các bệ cho tuabin gió nổi ngoài khơi và các bộ phận liên quan cho:

1. Sàn bảo trì và bảo dưỡng tuabin

2. Sàn chuyển tiếp giữa tháp và thân nổi

3. Lối đi, chiếu nghỉ và cụm lan can

4. Khung đỡ thiết bị cho hệ thống neo và điều khiển

5. Kết cấu đỡ bệ máy bay và bệ cẩu (theo yêu cầu)

Câu hỏi thường gặp

Câu hỏi 1: Bạn sử dụng loại thép nào cho bệ của tuabin gió nổi ngoài khơi?

A1: Tương đương Q355B/Q355D, S355 hoặc A572 với các đặc tính tác động ở nhiệt độ thấp đã được chứng nhận, được chọn theo cơ sở thiết kế dự án. Giấy chứng nhận vật liệu được cung cấp cho mỗi tấm và phần.

Câu 2: Bảo vệ chống ăn mòn được áp dụng như thế nào?

A2: Các bề mặt được phun cát đạt tiêu chuẩn Sa 2.5, sau đó phủ một hệ thống sơn lót giàu kẽm, chất trung gian epoxy và hoàn thiện polyurethane, hoặc mạ kẽm nhúng nóng theo tiêu chuẩn ISO 1461 cho các bộ phận nhỏ hơn. Tổng độ dày hệ thống thường vượt quá 240 μm.

Câu 3: Bạn có thể đáp ứng được yêu cầu của xã hội có giai cấp không?

Trả lời 3: Hệ thống chế tạo và QC của chúng tôi phù hợp với thực tiễn DNV, ABS và CCS, đồng thời chúng tôi làm việc theo các yêu cầu về hàn và NDT mà dự án của bạn chỉ định. Khảo sát của bên thứ ba được hoan nghênh ở bất kỳ giai đoạn nào.

Câu 4: Khả năng giao hàng của bạn đối với các bộ phận ở nước ngoài là bao nhiêu?

Câu trả lời 4: Bệ cho tuabin gió nổi ngoài khơi được sản xuất tại nhà máy Thanh Đảo của chúng tôi, nơi có công suất xử lý hàng năm trên 20.000 tấn thành phần thép và cách Cảng Thanh Đảo 36 km, vì vậy các lô lớn ngoài khơi được vận chuyển hiệu quả bằng đường biển.

Câu 5: Bạn có cung cấp hỗ trợ cài đặt không?

A5: Chúng tôi cung cấp bản vẽ lắp ráp, kế hoạch nâng hạ và bản đồ mối hàn, đồng thời các kỹ sư của chúng tôi hỗ trợ lắp ráp ngoài khơi bằng hướng dẫn từ xa hoặc giám sát tại chỗ theo yêu cầu.
