Bạn nên đánh giá những yếu tố thiết kế thiết yếu nào khi lựa chọn thang thép cho cơ sở hạ tầng công nghiệp?

Các khu công nghiệp liên tục yêu cầu các lối di chuyển dọc ổn định, đáng tin cậy để người vận hành thực hiện kiểm tra thiết bị định kỳ, sửa chữa linh kiện và giám sát hệ thống trên cao. Nếu không có phần cứng truy cập thẳng đứng được thiết kế phù hợp, nhân viên sẽ phải đối mặt với rủi ro cao hơn trong quá trình thực hiện nhiệm vụ leo núi, đặc biệt là ở độ cao hoặc trong khu vực hoạt động ẩm ướt, ăn mòn. Nhiều nhóm kỹ thuật chỉ ưu tiên độ bền của vật liệu thô trong khi bỏ qua các thông số liên kết với nhau như dung sai độ lệch của thanh ngang, tính liên tục của lồng bảo vệ và thông số kỹ thuật neo của đế. Mọi khía cạnh đều tương tác để xác định mức độ an toàn vận hành tổng thể cho người dùng cuối. Được thiết kế đúng cáchThang thépcân bằng khả năng chịu tải cơ học, kỹ thuật do yếu tố con người và độ bền môi trường để mang lại hiệu suất ổn định quanh năm.

1. Yêu cầu về hiệu suất kết cấu đối với thiết bị truy cập dọc công nghiệp

Hiệu suất kết cấu bắt đầu bằng các dầm chịu lực chính tạo thành xương sống chính của các cụm leo thẳng đứng. Cấu hình dầm phổ biến bao gồm thép góc, thép kênh và ống rỗng vuông, mỗi loại được chọn theo chiều cao lắp đặt tổng thể và tải trọng vận hành dự kiến. Độ cao leo cao hơn đòi hỏi nguyên liệu thô có khổ lớn hơn để chống lại sự uốn cong và độ lệch ngang dưới trọng lượng của người vận hành cộng với tải trọng mang theo dụng cụ ngẫu nhiên. Đối với các hệ thống lắp đặt có tổng chiều dài vượt quá sáu mét, việc nâng cấp các thông số kỹ thuật về mặt cắt ngang của dầm trở nên quan trọng để duy trì độ cứng kết cấu lâu dài.

Chiều rộng rõ ràng bên trong giữa các dầm chịu lực ảnh hưởng trực tiếp đến sự thoải mái khi leo núi và vị trí cầm tay chắc chắn. Phép đo khoảng cách bên trong được áp dụng rộng rãi nhất là khoảng 400 mm, phù hợp thoải mái với kích thước cơ thể người lớn trong quá trình đi lên và đi xuống. Khi dự kiến ​​có hai người leo núi đồng thời, các cấu hình tùy chỉnh rộng hơn có thể được thiết kế, mặc dù điều này đòi hỏi tính toán kết cấu chuyên dụng để duy trì độ cứng của dầm trên nhịp mở rộng.

• Các bộ phận chịu tải chính phải chống lại biến dạng ngang dưới tải trọng động tĩnh và ngẫu nhiên do người leo núi tạo ra.
• Các bệ nghỉ trung gian trở thành bắt buộc khi các đoạn leo núi liên tục đơn lẻ vượt quá sáu mét chiều cao thẳng đứng.
• Kích thước của bệ phải đáp ứng ngưỡng chiều rộng tối thiểu và kết hợp với các lan can tuân thủ xung quanh để ngăn ngừa nguy cơ té ngã tại các điểm dừng dọc theo tuyến đường leo núi.
• Tất cả các mối nối cấu trúc chính phải duy trì tính toàn vẹn cơ học qua hàng nghìn chu kỳ leo dốc trong suốt thời gian sử dụng của thiết bị.

Nền tảng nghỉ ngơi mang lại giá trị kép: chúng mang đến cho người vận hành cơ hội phục hồi sức chịu đựng thể chất trong những chuyến leo núi dài và chúng phân đoạn các đường leo núi cao liên tục thành các đoạn đường an toàn hơn, dễ quản lý hơn. Các yêu cầu về chiều cao của lan can sàn, khoảng cách giữa các cột và tấm đá đều tuân theo các nguyên tắc an toàn được tiêu chuẩn hóa để thu hẹp các khoảng trống có thể rơi xuống. Khi bệ là một phần của trạm làm việc ở đầu trên cùng của đường leo núi, các quy định bổ sung về chiều cao bảo vệ sẽ được áp dụng để bảo vệ chu vi xung quanh các cạnh làm việc lộ ra ngoài.

2. Chiến lược lựa chọn vật liệu và xử lý bề mặt cho dịch vụ thực địa dài hạn

Lựa chọn nguyên liệu thô thiết lập các tính chất cơ học cơ bản, tuy nhiên việc chuẩn bị bề mặt phần lớn quyết định tuổi thọ sử dụng được trong môi trường công nghiệp lộ thiên. Các môi trường hoạt động khác nhau gây ra các mối đe dọa riêng biệt: ngưng tụ hơi ẩm, hơi hóa chất, mảnh vụn hạt trong không khí và biến động nhiệt độ, tất cả đều đẩy nhanh quá trình xuống cấp kim loại nếu lớp phủ bảo vệ không được thực hiện đầy đủ. Việc lắp đặt trong môi trường khô ráo trong nhà có thể dựa vào hệ thống sơn lót cộng với sơn phủ ngoài, trong khi các địa điểm ngoài trời hoặc cơ sở hoạt động hóa học đặc biệt khuyến khích xử lý mạ kẽm nhúng nóng. Cần tuân thủ các mục tiêu về độ dày lớp kẽm tối thiểu đối với lớp hoàn thiện mạ kẽm để đạt được hiệu suất chống ăn mòn đáng tin cậy trong chu kỳ triển khai nhiều năm.

Bảng tham khảo vật liệu thành phần chung

Vật liệu làm thanh rung thường bao gồm thanh thép tròn hoặc thép dẹt. Các bậc thép tròn phải duy trì bề mặt nhẵn, không có gờ để tránh chấn thương tay khi cầm nắm. Các biến thể của thanh ngang bằng thép dẹt có thể tích hợp các gờ chống trượt để tăng cường tiếp xúc ma sát. Độ lệch giữa khoảng cách giữa tâm và tâm của các bậc liền kề phải được kiểm soát chặt chẽ; phương sai quá mức sẽ làm gián đoạn nhịp leo trèo tự nhiên của con người và làm tăng nguy cơ vấp ngã hoặc bước nhầm. Các bậc thang phải kéo dài qua các mặt dầm chính và có các điểm dừng giới hạn được hàn an toàn để loại bỏ rủi ro bong ra của các bậc thang khi chịu tải trọng lặp đi lặp lại.

Chất lượng hệ thống lớp phủ ảnh hưởng trực tiếp đến tần suất bảo trì. Sơn lót chống rỉ hai lớp kết hợp với hai lớp sơn hoàn thiện tạo thành quy trình bảo vệ dựa trên sơn tiêu chuẩn cho các thiết lập trong nhà có mái che. Việc lắp đặt ngoài hiện trường được hưởng lợi nhiều hơn từ mạ kẽm nhúng nóng, tạo ra tấm chắn kẽm liên kết luyện kim bao phủ mọi bề mặt, kể cả các kẽ hở ẩn bên trong các cụm hàn. Làm sạch bề mặt đúng cách trước khi mạ hoặc sơn là điều cần thiết để đạt được độ bám dính ổn định giữa nền kim loại và các lớp bảo vệ bên ngoài.

3. Hình học công thái học và Lập kế hoạch tính năng an toàn tích hợp

Thiết kế tiện dụng tốt giúp điều chỉnh kích thước phần cứng theo kiểu chuyển động của cơ thể con người, giảm sự mệt mỏi của người vận hành đồng thời tăng cường an toàn tổng thể cho công trường. Khoảng cách từ tâm đến tâm của bậc thang thể hiện một trong những thông số công thái học quan trọng nhất. Khoảng cách công nghiệp tiêu chuẩn nằm ở mức 250 mm, với phạm vi chấp nhận được nằm trong khoảng từ 200 đến 300 mm. Các giới hạn dung sai kích thước nghiêm ngặt ngăn chặn việc đặt các bậc thang không đồng đều có thể gây ra sai bước trong quá trình bảo trì tốc độ nhanh.

Các tùy chọn sửa đổi chống trượt giải quyết các rủi ro bề mặt trơn trượt phát sinh ở khu vực làm việc ẩm ướt, dễ bị ngưng tụ hoặc có dầu bắn tung tóe. Các phương pháp xử lý hiện có bao gồm tạo khía trên bề mặt bậc thang, hàn các dải thép chống trượt hoặc các lớp phủ có độ ma sát cao được thiết kế đặc biệt. Mỗi tùy chọn đều tăng ma sát bề mặt cho các điểm tiếp xúc với giày, giảm khả năng trượt khi người vận hành mang giày bảo hộ công nghiệp tiêu chuẩn. Các dự án nằm trong điều kiện ẩm ướt thường xuyên nên ưu tiên cải tiến khả năng chống trượt như một yếu tố thiết kế không thể thương lượng.

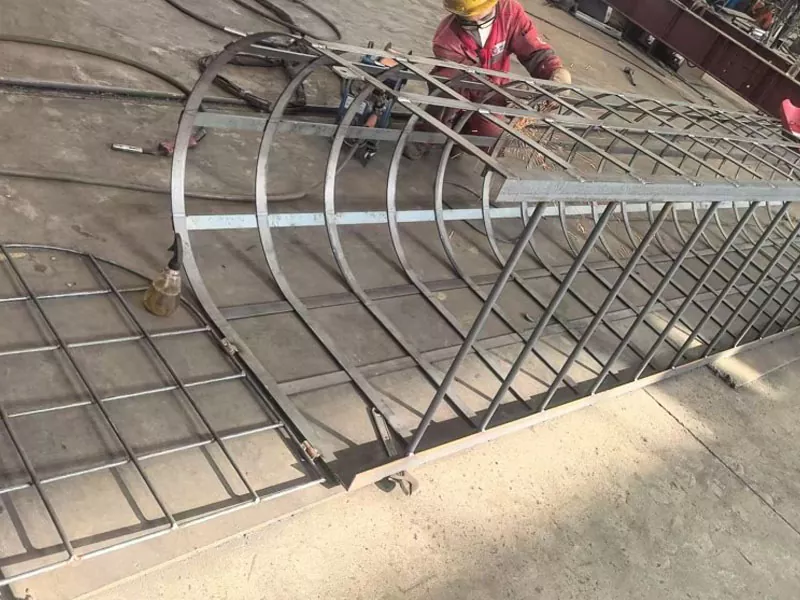

Quy tắc lắp đặt lồng an toàn được áp dụng khi đáp ứng ngưỡng chiều cao leo núi. Đường kính vòng tròn của lồng, khoảng cách vòng ngang và số lượng thanh cốt thép dọc tuân theo các thông số kỹ thuật an toàn đã được thiết lập. Lồng an toàn phải chạy liên tục không có khe hở tới bệ nghỉ hoặc điểm cuối phía trên; lồng có chiều cao một phần tạo ra các vùng chuyển tiếp nguy hiểm, nơi người vận hành mất đi lớp vỏ bảo vệ khi rơi giữa chừng dọc theo lộ trình leo núi. Mọi điểm mở và điểm chuyển tiếp tại các giao diện nền tảng phải được thiết kế chi tiết cẩn thận để không có khoảng trống không được bảo vệ có thể mắc kẹt các chi hoặc tạo ra các lỗ hở rơi.

Hình học kết nối mặt đất cấp thấp hơn cũng nhận được sự quan tâm cẩn thận. Bậc dưới cùng phải nằm trong khoảng cách thông thoáng tối đa được xác định so với mặt đất hoặc bề mặt tham chiếu. Nơi nước đọng thường xuyên tích tụ tại các vị trí lắp đặt, kết cấu móng bê tông trên cao sẽ ngăn nước đọng trực tiếp vào các bộ phận kim loại nền. Kích thước khối móng phải đáp ứng các quy tắc kích thước tối thiểu để truyền tải ổn định vào các kết cấu mặt đất hỗ trợ.

4. Tùy chỉnh thích ứng theo điều kiện môi trường của trang web duy nhất

Không có hai cách bố trí cơ sở công nghiệp nào có những hạn chế về không gian giống hệt nhau. Cấu trúc tòa nhà hiện tại, cách bố trí thiết bị gần đó, vật cản trên cao và chướng ngại vật trên mặt đất đều đặt ra những hạn chế trong thế giới thực về hình học lắp đặt. Các đơn vị được chế tạo theo yêu cầu cho phép điều chỉnh tổng chiều cao, chiều rộng đơn vị, khoảng cách các bậc, bố trí lồng và vị trí bệ để phù hợp với ranh giới vật lý của từng dự án cụ thể. Quy trình sản xuất hoàn thiện hỗ trợ các kết quả đầu ra được tùy chỉnh này trong khi vẫn tuân thủ các ranh giới về thông số kỹ thuật an toàn cốt lõi.

Những hạn chế về không gian lắp đặt thường buộc phải cân nhắc. Khi không gian sẵn có ở bên bị hạn chế, các kỹ sư sẽ xem xét các lựa chọn biên dạng dầm để duy trì độ bền kết cấu mà không cần mở rộng diện tích tổng thể. Khi xảy ra rung động mạnh từ máy móc liền kề, phương án lắp đặt sẽ được xem xét để giảm thiểu rủi ro mỏi tại các điểm neo. Đối với các địa điểm có quy định nghiêm ngặt của địa phương hoặc khu vực, các bản vẽ và thông số chế tạo phải phù hợp với các tiêu chuẩn khu vực đó để đáp ứng các yêu cầu tuân thủ.Thang thépđược sản xuất theo thông số kỹ thuật tiêu chuẩn quốc tế có thể đáp ứng các yêu cầu cho việc triển khai dự án công nghiệp xuyên biên giới.

• Đánh giá cách bố trí thiết bị xung quanh để loại bỏ rủi ro va chạm giữa phần cứng leo núi và các bộ phận máy móc đang chuyển động.
• Tính đến các điều kiện khí hậu địa phương bao gồm lượng mưa, sự hình thành sương giá và các tác nhân hóa học trong không khí trong quá trình lựa chọn hoàn thiện bề mặt.
• Xem xét các nền kết cấu xung quanh để xác nhận các điểm neo của tường hoặc dầm có thể chịu tải trọng tĩnh và động từ phần cứng truy cập theo chiều dọc.
• Điều chỉnh vị trí bệ để phù hợp với các điểm dừng công việc bảo trì thực tế được xác định trong quy trình vận hành cơ sở.

Tùy chỉnh dành riêng cho dự án không bao giờ được ghi đè lên các quy tắc hình học an toàn cơ bản. Các giá trị chiều rộng, khoảng cách bậc thang, kích thước lồng bảo vệ và chiều cao tấm chắn sàn vẫn cần nằm trong ranh giới vận hành an toàn ngay cả khi cần phải thỏa hiệp về không gian vật lý. Các nhà chế tạo có trình độ tạo ra các bản vẽ xây dựng chi tiết ghi lại mọi kích thước được điều chỉnh để các nhóm lắp đặt thực hiện lắp ráp tại hiện trường chính xác như thiết kế. Các gói bản vẽ cũng hỗ trợ việc đánh giá kỹ thuật tại chỗ do các nhân viên an toàn cơ sở thực hiện.

5. Tiêu chuẩn chế tạo hàn và sơ đồ lắp đặt đáng tin cậy

Chất lượng chế tạo phụ thuộc rất nhiều vào việc thực hiện hàn được kiểm soát. Mối hàn xuyên hoàn toàn kết nối dầm thang với bậc thang, bệ và các bộ phận kết cấu gắn liền khác. Giá trị tối thiểu của chiều cao mối hàn liên quan đến độ dày thành phần mỏng nhất được kết nối. Các đường hàn phải tránh các khiếm khuyết về xỉ và độ xốp làm suy yếu tính toàn vẹn của mối hàn. Các mối nối quan trọng có ứng suất cao có thể yêu cầu kiểm tra phát hiện khuyết tật không phá hủy để xác nhận chất lượng mối hàn bên trong trước khi các sản phẩm hoàn thiện rời khỏi cơ sở sản xuất.

Các phương pháp lắp đặt tại hiện trường thuộc hai loại chính: cố định bằng bu-lông giãn nở trên nền hiện có hoặc kết nối vào các tấm thép nhúng sẵn đặt vào kết cấu bê tông. Độ dày tấm nhúng, đường kính thanh neo và độ sâu nhúng đều tuân theo các yêu cầu về kích thước tối thiểu đã xác định. Khi bu lông giãn nở đóng vai trò là ốc vít chính, cấp độ bu lông và ngưỡng kích thước phải được tôn trọng. Việc neo kém là một trong những rủi ro lỗi tiềm ẩn phổ biến nhất đối với phần cứng truy cập dọc; ngay cả các tổ hợp được chế tạo xuất sắc cũng trở nên không an toàn nếu các kết nối lắp đặt không thể truyền tải một cách đáng tin cậy lên các nền đỡ của tòa nhà.

Hệ thống kiểm soát chất lượng sản xuất bao gồm nhiều giai đoạn sản xuất. Kiểm tra nguyên liệu thô đầu vào xác minh thành phần thép và tính chất cơ học trước khi bắt đầu chế tạo. Việc kiểm tra trong quá trình diễn ra ở các giai đoạn sản xuất liên tiếp, phát hiện các sai lệch về kích thước hoặc các khuyết tật hàn trước khi các bộ phận tiến tới quy trình sản xuất. Hồ sơ kiểm tra được lưu trữ để tham khảo sau này cho từng lô sản xuất. Các chứng nhận phù hợp với các tiêu chuẩn công nghiệp được công nhận rộng rãi sẽ xác nhận các hệ thống quản lý quy trình sản xuất.

Một nhà sản xuất đủ năng lực cung cấp các giải pháp kết cấu kim loại tùy chỉnh này làKết Cấu Thép LWY, cung cấp các tổ hợp kết cấu kim loại được thiết kế tuân thủ các khung thông số kỹ thuật trong nước và quốc tế. Phần cứng hoàn chỉnh được cung cấp cùng với các bản vẽ thi công và tài liệu hướng dẫn lắp ráp từng bước để hỗ trợ đội ngũ kỹ thuật tại chỗ trong quá trình lắp đặt.

6. Các câu hỏi kỹ thuật thường gặp

Mỗi dự án tiếp cận theo chiều dọc công nghiệp đều kết hợp kiến ​​thức về cơ học kết cấu, xem xét yếu tố con người, chiến lược chống ăn mòn và nhận thức về tiêu chuẩn quy định. Bằng cách xem xét một cách có hệ thống các thông số kỹ thuật của dầm, hình học của thanh ngang, tính liên tục của lồng an toàn, quy trình làm việc bảo vệ bề mặt và thiết kế neo, các bên liên quan của dự án giảm thiểu các mối nguy hiểm khi vận hành cho nhân viên vận hành tại hiện trường. Đặc điểm kỹ thuật chu đáo củaThang théptạo ra cơ sở hạ tầng truy cập theo chiều dọc lâu dài, tích hợp trơn tru vào quy trình vận hành tổng thể của cơ sở trong nhiều thập kỷ chu kỳ dịch vụ.
