Vào ngày 6 tháng 2 năm 2026,Thanh Đảo Lệ Vi Viên Kết Cấu Thépđã hoàn thành thành công thử nghiệm ăn mòn phun muối trên các bộ phận kết cấu thép thế hệ mới được thiết kế cho điều kiện khí hậu biển tại Trung tâm Thử nghiệm Vật liệu của công ty. Thử nghiệm này tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, xác minh toàn diện khả năng chống ăn mòn của hệ thống sơn chống ăn mòn được phát triển độc lập của công ty và nền kết cấu thép, cung cấp hỗ trợ kỹ thuật vững chắc cho nghiên cứu và ứng dụng tiếp theo của thiết bị kỹ thuật kết cấu thép khí hậu biển.
Điều kiện khắc nghiệt của lượng muối cao và độ ẩm cao trong môi trường biển là mối đe dọa ăn mòn chính màkết cấu thépthành phần. Theo thống kê của ngành, chi phí bảo trì do ăn mòn kết cấu thép kỹ thuật hàng hải chiếm 20% đến 30% tổng chi phí vận hành và trong trường hợp nghiêm trọng, thậm chí có thể dẫn đến hỏng hóc kết cấu, tai nạn an toàn và các vấn đề lớn khác. Là nhà sản xuất thiết bị kỹ thuật hàng hải hàng đầu trong nước, Liweiyuan Steel Structure luôn ưu tiên độ bền và độ an toàn cho sản phẩm của mình. Thử nghiệm phun muối này là bước xác minh hiệu suất quan trọng được tiến hành nhằm giải quyết các thách thức ăn mòn của môi trường biển và tối ưu hóa thiết kế chống ăn mòn của sản phẩm.
Thử nghiệm phun muối này được thực hiện nghiêm ngặt theo tiêu chuẩn GB/T 10125-2012 "Thử nghiệm ăn mòn khí quyển nhân tạo - Thử nghiệm phun muối" và tiêu chuẩn ASTM B117-23, với thời gian thử nghiệm lên tới 1000 giờ, mô phỏng hoàn toàn môi trường ăn mòn phun muối của khí quyển biển.

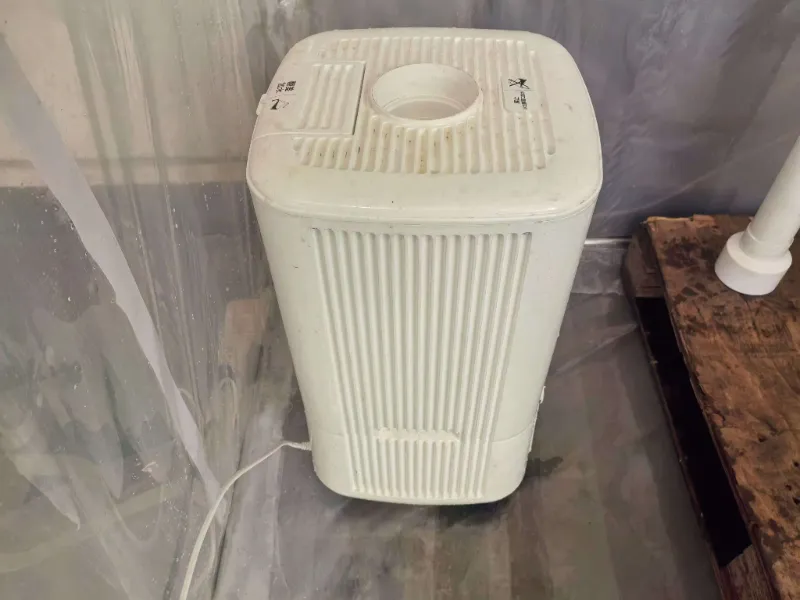

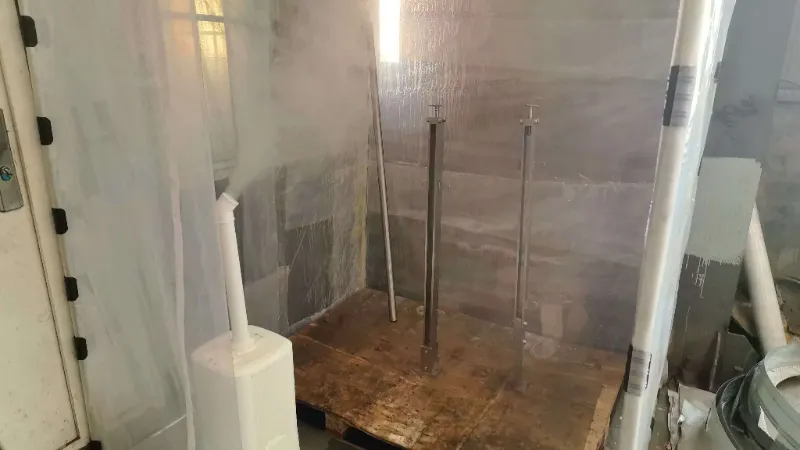

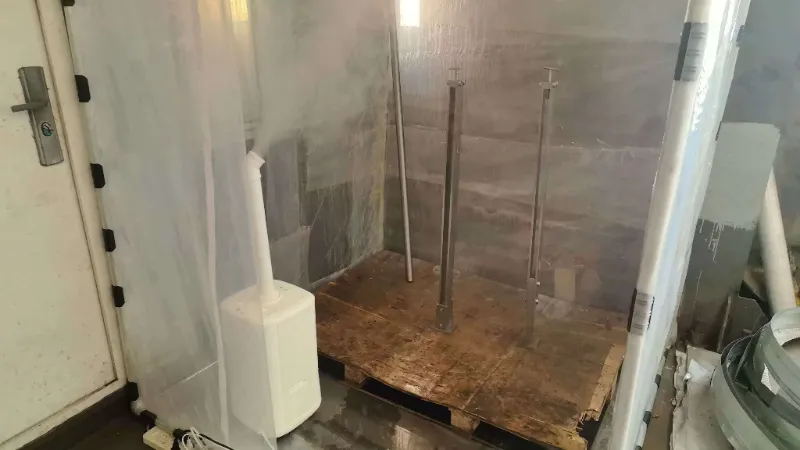

Ba mẫu điển hình được chọn để thử nghiệm: thứ nhất là các cấu kiện kết cấu thép được phủ lớp chống ăn mòn biến tính nano mới nhất của công ty; thứ hai, các thành phần có lớp phủ giàu kẽm epoxy truyền thống; và thứ ba, mẫu vật liệu kết cấu thép không tráng phủ. Trong quá trình thử nghiệm, trung tâm thử nghiệm đã giám sát các thông số chính như nồng độ phun muối, nhiệt độ môi trường và độ ẩm theo thời gian thực để đảm bảo tính ổn định và nhất quán của các điều kiện thử nghiệm. Nồng độ phun muối được kiểm soát chặt chẽ ở mức phun dung dịch natri clorua 5% ± 0,1%, nhiệt độ môi trường được duy trì ở 35oC ± 1oC và độ ẩm tương đối không thấp hơn 95%, tái tạo toàn diện các điều kiện ăn mòn của khí quyển biển.
Sau 1000 giờ thử nghiệm phun muối liên tục,Lệ Vi ViênNhóm công nghệ kết cấu thép đã tiến hành thử nghiệm và phân tích toàn diện trên ba nhóm mẫu:
Các mẫu có lớp phủ chống ăn mòn biến tính nano chỉ cho thấy hiện tượng ăn mòn rỗ rất nhẹ, diện tích ăn mòn dưới 0,5%. Độ bám dính của lớp phủ vẫn trên 5 MPa, vượt xa yêu cầu tiêu chuẩn ngành quốc gia là 3 MPa, cho thấy khả năng chống ăn mòn được cải thiện hơn 40% so với lớp phủ truyền thống;
Các mẫu với lớp phủ giàu kẽm epoxy truyền thống cho thấy sự ăn mòn bao phủ khoảng 15% bề mặt, với lớp phủ bong tróc cục bộ. Độ bám dính giảm xuống còn 2,8 MPa, gần với giới hạn dưới của tiêu chuẩn;
Các mẫu kết cấu thép không phủ cho thấy sự ăn mòn đồng đều trên diện rộng với độ sâu ăn mòn là 0,12 mm. Tốc độ ăn mòn vượt xa sự mong đợi, thể hiện đầy đủ tác dụng bảo vệ của lớp phủ chống ăn mòn đối với kết cấu thép.
Ngoài ra, thử nghiệm còn kiểm tra tính chất cơ học củakết cấu thépvật liệu nền sau khi ăn mòn. Kết quả cho thấy giới hạn chảy và độ bền kéo của vật liệu nền kết cấu thép được bảo vệ bởi lớp phủ chống ăn mòn chỉ giảm từ 2% đến 3%, thấp hơn nhiều so với mức giảm cường độ 18% của mẫu không phủ. Điều này chứng tỏ hệ thống sơn chống ăn mòn không chỉ ngăn chặn hiệu quả sự xâm nhập của môi trường ăn mòn mà còn đảm bảo các tính chất cơ học cốt lõi của kết cấu thép.
Việc hoàn thành thành công thử nghiệm phun muối này đánh dấu bước đột phá đáng kể của Kết cấu thép Liweiyuan trong lĩnh vực công nghệ chống ăn mòn kết cấu thép. Hệ thống sơn chống ăn mòn sửa đổi do công ty phát triển sẽ được áp dụng toàn diện cho các kết cấu thép ứng phó với khí hậu biển, nền tảng ngoài khơi, tháp tuabin gió ngoài khơi và kết cấu thép tàu thủy tiếp theo của công ty. Dự kiến sẽ kéo dài tuổi thọ sử dụng của kết cấu thép kỹ thuật hàng hải từ 15-20 năm truyền thống lên hơn 30 năm, giảm đáng kể chi phí vận hành và bảo trì của khách hàng.
Trong khi đó, lượng dữ liệu lớn được tích lũy từ cuộc thử nghiệm sẽ hỗ trợ quan trọng cho công ty thiết lập cơ sở dữ liệu về ăn mòn hàng hải, tối ưu hóa hơn nữa thiết kế chống ăn mòn và lựa chọn vật liệu của sản phẩm, đồng thời nâng cao khả năng cạnh tranh cốt lõi của công ty trong lĩnh vực thiết bị kỹ thuật hàng hải. Trong tương lai, Lệ Vi ViênKết Cấu Thépsẽ tiếp tục tập trung vào nghiên cứu độ bền và an toàn của thiết bị kỹ thuật hàng hải, không ngừng vượt qua các nút thắt công nghệ quan trọng và đóng góp nhiều hơn vào việc ứng dụng vật liệu phủ kết cấu thép ở vùng khí hậu biển.
Lệ Vi ViênKết Cấu Thép là nhà sản xuất hàng đầu các sản phẩm kết cấu thép và sản phẩm kim loại tại Trung Quốc. Chúng tôi có thể tùy chỉnh các giải pháp cho các sản phẩm kim loại khác nhau, cung cấp cho khách hàng các sản phẩm kết cấu thép và sản phẩm kim loại chất lượng cao, chi phí thấp. Chúng tôi có thể cung cấp cho khách hàng các giải pháp thiết kế vật liệu và kết cấu thép đáp ứng tiêu chuẩn Hoa Kỳ, tiêu chuẩn Châu Âu và các tiêu chuẩn quốc gia và khu vực khác. Công ty có dây chuyền sản xuất tự động tiên tiến và hệ thống kiểm soát chất lượng toàn diện. Sản phẩm của chúng tôi đã vượt qua ISO9001, CE và các chứng nhận quốc tế khác, đảm bảo rằng mọi lô linh kiện đều đáp ứng các thông số kỹ thuật tại địa điểm của khách hàng.
